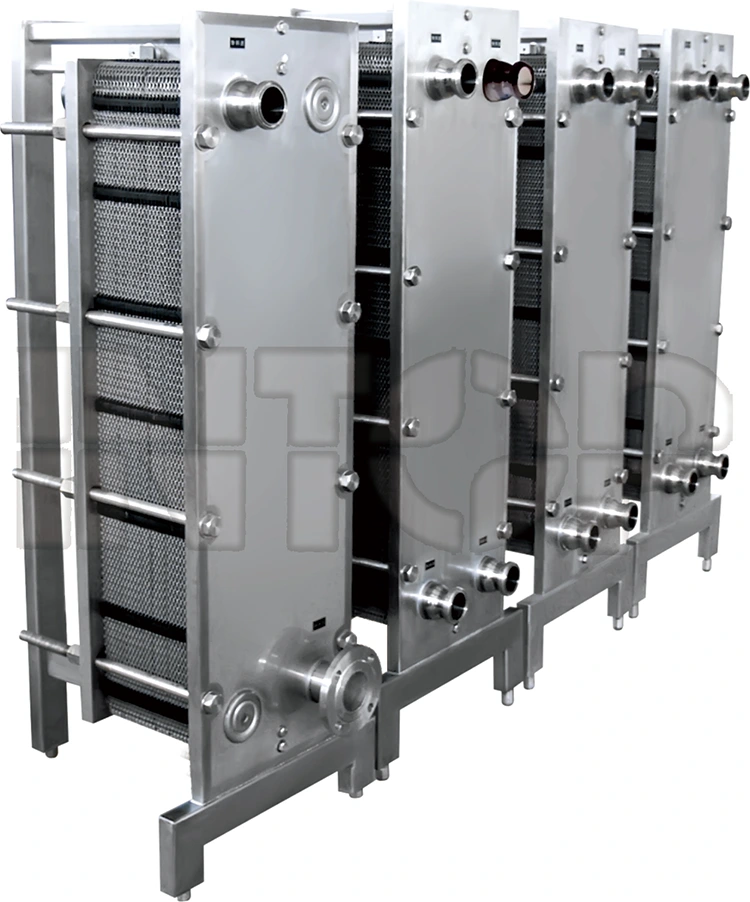

Plitəli istilik dəyişdiricisi

Plitəli istilik dəyişdiricisi, bir-birinə yığılmış müəyyən büzməli formalı metal plitələrdən ibarət yüksək səmərəli istilik dəyişdiricisinin yeni növüdür. Quruluşa contalar, sıxılma plitələri (hərəkətli son plitələr, sabit uç plitələr) və çərçivələr (yuxarı və aşağı istiqamətləndirici çubuqlar, ön sütunlar) daxildir. Plitələr möhürlənir və soyuq/isti maye kanallarını ayıran sızdırmazlıq contaları ilə idarə olunur. Soyuq/isti istilik mübadiləsi mühiti hər bir kanaldan keçir və istifadəçi üçün istənilən temperatura nail olmaq üçün ayrılmış plitələr ilə istilik mübadiləsi aparır. Hər bir lövhənin dörd küncündə maye üçün paylama və toplama boruları yaratmaq üçün bir dəstəyə yığılmış açılışlar var. Soyuq/isti mühit arasında istilik mübadiləsindən sonra o, müvafiq toplama borusundan geri axır və təkrar emal olunur.

Məhsulun quruluş prinsipi

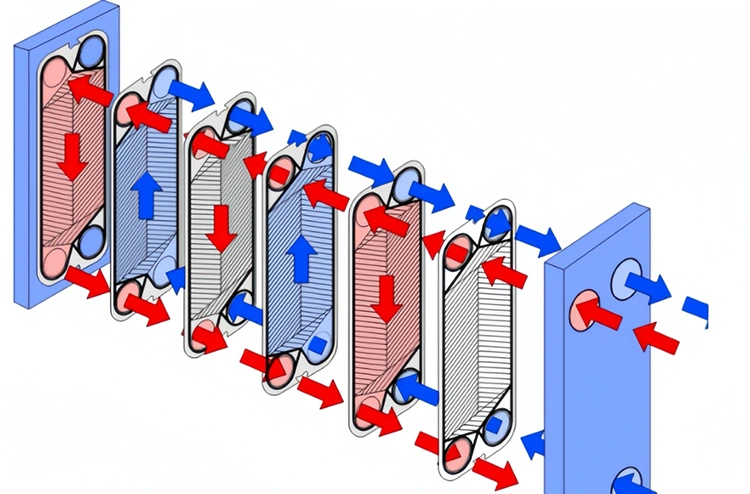

Tək proses quruluşu: Yalnız 2 boşqab istilik ötürmür - baş və quyruq lövhələri.

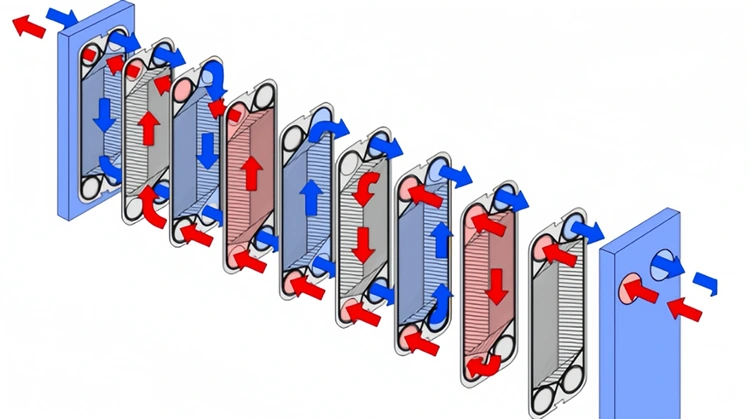

İkili proses quruluşu: Hər bir prosesdə istilik ötürməyən 3 boşqab var.

Məhsul Xüsusiyyətləri

(1) Kiçik ölçü və kiçik ayaq izi;

(2) Yüksək istilik ötürmə səmərəliliyi;

(3) Çevik montaj;

(4) Aşağı metal istehlakı;

(5) Aşağı istilik itkisi;

(6) Asan sökülməsi, təmizlənməsi və təmiri.
